Kąt nachylenia paneli fotowoltaicznych: policz to w 5 minut

Optymalny kąt nachylenia paneli PV w Polsce

Decyzja o kącie montażu paneli fotowoltaicznych to nie kwestia estetyki, lecz czysta fizyka promieniowania słonecznego. Im mniejsze odchylenie od kąta prostopadłego padania promieni na powierzchnię modułu, tym więcej fotonów dociera do ogniw, przekładając się bezpośrednio na uzysk energetyczny. Dlatego właśnie lokalizacja geograficzna determinuje widełki optymalne.

• Optymalny kąt nachylenia paneli PV w Polsce
• Wzór na kąt nachylenia dachu krok po kroku
• Montaż paneli na płaskim dachu: stelaże i triki
• Błędy przy kącie dachu, które kosztują utratę energii

Dla szerokości geograficznej Polski, oscylującej między 49°N a 54°N, optimum roczne waha się od 30° do 40°. Konkretna wartość zależy od regionu, przy czym południe kraju toleruje niższe kąty, a północ zyskuje na bardziej stromej pozycji. Badania prowadzone przez JRC EU w ramach bazy PVGIS potwierdzają tę zależność dla klimatu umiarkowanego.

Kąt nachylenia wpływa też na kwestie czysto praktyczne. Przy nachyleniu powyżej 30° śnieg zsuwa się samoczynnie, odsłaniając ogniwa i przywracając produkcję bez interwencji. Moduły ustawione pod 10-15° wymagają regularnego czyszczenia, bo kurz i pył osadzają się intensywniej, a woda stoi dłużej, zostawiając mineralny osad.

Azymut, czyli kierunek ustawienia względem stron świata, bywa niedoceniany, a generuje straty rzędu 10-15%. Odchylenie 45° od południa (kierunek wschód lub zachód) obniża uzysk roczny o wspomniane 10-15%. Skrajne wschód-zachód bez udziału południa to strata nawet 20%, choć taka orientacja bywa akceptowalna przy taryfach dynamicznych i autokonsumpcji porannej lub wieczornej.

Najbardziej precyzyjne dane dla konkretnej lokalizacji udostępnia interaktywna baza PVGIS (photovoltaic-geographical-information-system). Wystarczy wpisać współrzędne lub wybrać punkt na mapie, a narzędzie poda symulowany uzysk dla dowolnego kąta i azymutu, bazując na danych meteorologicznych z lat 2005-2020.

Wzór na kąt nachylenia dachu krok po kroku

Matematyka stojąca za obliczeniem kąta jest zaskakująco prosta. Tangens kąta nachylenia równa się ilorazowi wysokości (przeciwprostokątnej w pionie) do długości rzutu poziomego (przyprostokątnej). Wyrażony wzorem: tg α = (wysokość w m / odległość pozioma w m) × 100%. Wartość w procentach przelicza się potem na stopnie przez funkcję arcus tangens lub tabelę.

Przykład liczbowy rozjaśnia teorię. Dach ma wysokość 3 metrów (od okapu do kalenicy) i rzut poziomy 8 metrów. Tangens wynosi 3/8 = 0,375, czyli 37,5%. Po odczytaniu z tabeli otrzymujemy kąt około 20,5°. Taki dach kwalifikuje się do montażu bez stelaży korekcyjnych, choć uzysk będzie nieco niższy niż przy 35°.

Metoda A: kątomierz lub aplikacja w smartfonie. Najwygodniejsze narzędzia to Bubble Level, Clinometer lub poziomica kątowa z dokładnością 0,5°. Aplikacja wykorzystuje żyroskop i akcelerometr urządzenia, więc wystarczy przyłożyć telefon do połaci dachowej i odczytać wartość. Kalibracja kompasu magnetycznego eliminuje błąd azymutu.

Metoda B: pomiar bez wchodzenia na dach. Potrzebna jest miara i kalkulator. Mierzymy wysokość budynku przy ścianie szczytowej (od okapu do kalenicy) oraz długość rzutu połaci (od okapu do kalenicy poziomo). Stosunek tych wartości daje tangens. Warto dodać margines błędu 2-3° ze względu na nierówności konstrukcji.

Metoda C: odczyt z projektu budowlanego. Najpewniejsza, choć nie zawsze dostępna. Kąt spadku podany jest w przekroju dachu jako wartość w stopniach lub procentach, zgodnie z normą PN-EN 1991-1-3 dotyczącą obciążeń śniegiem. Architekt oznacza go też w legendzie rysunków wykonawczych, zwykle symbolem α lub grecką literą na przekroju.

Ostrożnie: pomiar na dachu wymaga zabezpieczenia i asekuracji. Mokra blacha, ceramika lub eternit bywają ślizgowe nawet przy łagodnym nachyleniu. Bezpieczniej pozostaje metoda B lub odczyt z dokumentacji, ewentualnie wykorzystanie drona z funkcją pomiaru kąta nachylenia połaci.

Przy domach z poddaszem użytkowym warto sprawdzić kąt każdej połaci osobno, bo dachy kopertowe i wielospadowe mają różne spadki na poszczególnych stronach. Połać północna przy nachyleniu poniżej 25° w ogóle nie nadaje się pod panele, generowałaby uzysk niższy o 30% w porównaniu z południową, a w miesiącach zimowych dosłownie kilka procent.

Montaż paneli na płaskim dachu: stelaże i triki

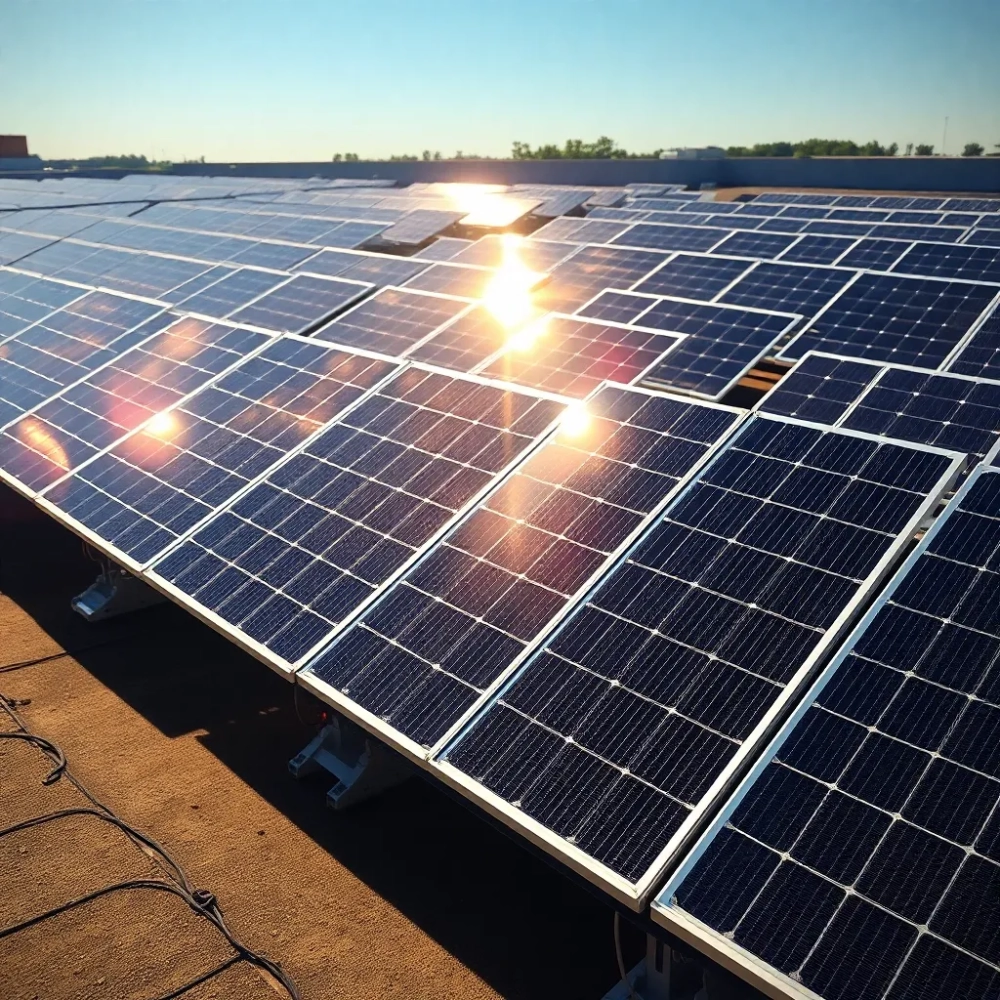

Dach o kącie poniżej 15° nie przekreśla inwestycji, zmienia jedynie sposób montażu. Stelaże balastowe lub trójkątne pozwalają ustawić panele pod optymalnym kątem, niezależnie od spadku konstrukcji. Najpopularniejsze rozwiązania różnią się wagą, kosztem i wymaganiami wobec nośności stropu.

Stelaż balastowy sprawdza się na dachach o nośności powyżej 150 kg/m² i kiedy nie można naruszyć hydroizolacji. Ciężar bloków betonowych lub kamiennych utrzymuje konstrukcję, a panele ustawione są pod niewielkim kątem 10-15°. To rozwiązanie tańsze od trójkątów, ale obciąża strop, co trzeba uwzględnić przy starszych budynkach.

Trójkąty montażowe dają swobodę ustawienia kąta 20-35° zbliżonego do optimum. Aluminium lub stal ocynkowana tworzy sztywną ramę, a montaż odbywa się przez kotwienie lub balast. Mniejsze obciążenie (15-25 kg/m²) otwiera tę opcję dla dachów o niższej rezerwie nośności. W Polsce najpopularniejsze są systemy polskich producentów, kompatybilne z większością modułów.

Fotowoltaika na gruncie to alternatywa dla dachów o zbyt małej powierzchni lub niekorzystnej geometrii. Konstrukcja wolnostojąca na słupach wbijanych lub betonowych fundamentach pozwala ustawić kąt 30-35° z precyzją co do stopnia. Wymaga jednak pozwolenia na budowę, jeśli moc przekracza 50 kW, oraz zgłoszenia przy mniejszych mocach, zgodnie z Prawem budowlanym (art. 29 ust. 4).

Sprawność roczna instalacji na gruncie bywa wyższa niż na dachu ze względu na lepszą wentylację (moduły pracują w niższej temperaturze, tracą mniej na grzanie) i brak zacienienia od kominów czy anten. Koszt inwestycji rośnie jednak o 15-25% w porównaniu z montażem na dachu, głównie przez roboty ziemne i konstrukcję wsporczą.

Błędy przy kącie dachu, które kosztują utratę energii

Cień to cichy zabójca uzysku, często niedoceniany przez inwestorów. Jeden komin, antena satelitarna czy gałąź drzewa potrafi zaciemnić fragment stringu, obniżając wydajność całego obwodu o 20-30%. W skrajnych przypadkach zacienienie 10% powierzchni modułu redukuje produkcję o połowę, bo diody bypass odcinają cały panel.

Rada praktyczna: przed montażem warto prześledzić cienie rzucane przez sąsiednie budynki, drzewa i kominy o różnych porach dnia i roku. Zimą słońce operuje nisko nad horyzontem, więc cień sięga znacznie dalej niż latem. Aplikacje typu Sun Surveyor lub PV Sol pokazują to precyzyjnie na mapie, bazując na współrzędnych GPS.

Mylenie kąta dachu z kątem paneli to błąd koncepcyjny, który zdarza się przy montażu na dachach skośnych. Dach o nachyleniu 20° to nie to samo co panele pod 20°, bo konstrukcja montażowa zmienia geometrię. Stelaż korekcyjny podnosi kąt o 10-15°, co bywa pożądane lub nie, w zależności od położenia geograficznego.

Ignorowanie azymutu wychodzi najczęściej przy dachach dwuspadowych, gdzie inwestor wybiera stronę bardziej nasłonecznioną bez analizy. Połać wschodnia i zachodnia dają łącznie porównywalną produkcję do południowej, ale w różnych porach dnia. Jeśli dom zużywa prąd głównie wieczorem, sensowniejsza bywa połać zachodnia, mimo 15% straty rocznej.

• Komin: cień o poranku i pod wieczór, najbardziej dotkliwy zimą.
• Antena: cienka, ale cieniująca nawet 2-3 moduły przez większość dnia.
• Drzewo iglaste: cień stały, niezależnie od pory roku.
• Sąsiedni budynek: cień długotrwały w konkretnych godzinach.
• Komin wentylacyjny: cień krótkotrwały, ale intensywny.

Norma PN-EN 1991-1-3 określa obciążenia śniegiem, a kąt dachu wpływa bezpośrednio na współczynnik kształtu µ₁. Przy nachyleniu powyżej 60° śnieg w ogóle nie zalega (µ₁ = 0), między 30° a 60° zalega częściowo, a poniżej 30° tworzy pełną pokrywę. To przekłada się na dobór konstrukcji wsporczej i dodatkowe obciążenie eksploatacyjne rzędu 80-120 kg/m² w przypadku śniegu mokrego.

Przeciążenie konstrukcji dachowej to realne ryzyko przy starszych budynkach. Standardowy stropodach z lat 70. lub 80. miał rezerwę nośności 100-150 kg/m², a współczesne instalacje PV z panelami o masie 10-12 kg/m² i stelażem potrafią ważyć 25-40 kg/m². Warto zlecić ocenę konstrukcji uprawnionemu projektantowi, jeśli dach ma więcej niż 30 lat, zamiast zakładać, że pomieści wszystko.

Ostatni błąd: pomijanie wpływu temperatury na uzysk. Moduły tracą sprawność przy wzroście temperatury ogniw powyżej 25°C, w tempie -0,3 do -0,4% na każdy stopień. Latem, gdy temperatura ogniwa sięga 65°C, strata mocy wynosi 12-15% w porównaniu z warunkami STC. Dach wentylowany od spodu (z szczeliną 10-15 cm) ogranicza to zjawisko, ale w wielu realizacjach szczelina ta nie istnieje.

Zainteresowanym tematyką precyzyjnego pomiaru w budownictwie i aranżacji wnętrz przyda się praktyczny przewodnik po łazienkach, w którym omówiono metody obliczania kątów przy układaniu płytek i spadków pod odpływy, wykorzystujące identyczną matematykę co w fotowoltaice.

Źródła danych: PVGIS (Joint Research Centre, Unia Europejska), PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), NREL Technical Report NREL/TP-5200-73917, Ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), baza klimatyczna IMGW dla okresu referencyjnego 1991-2020.
