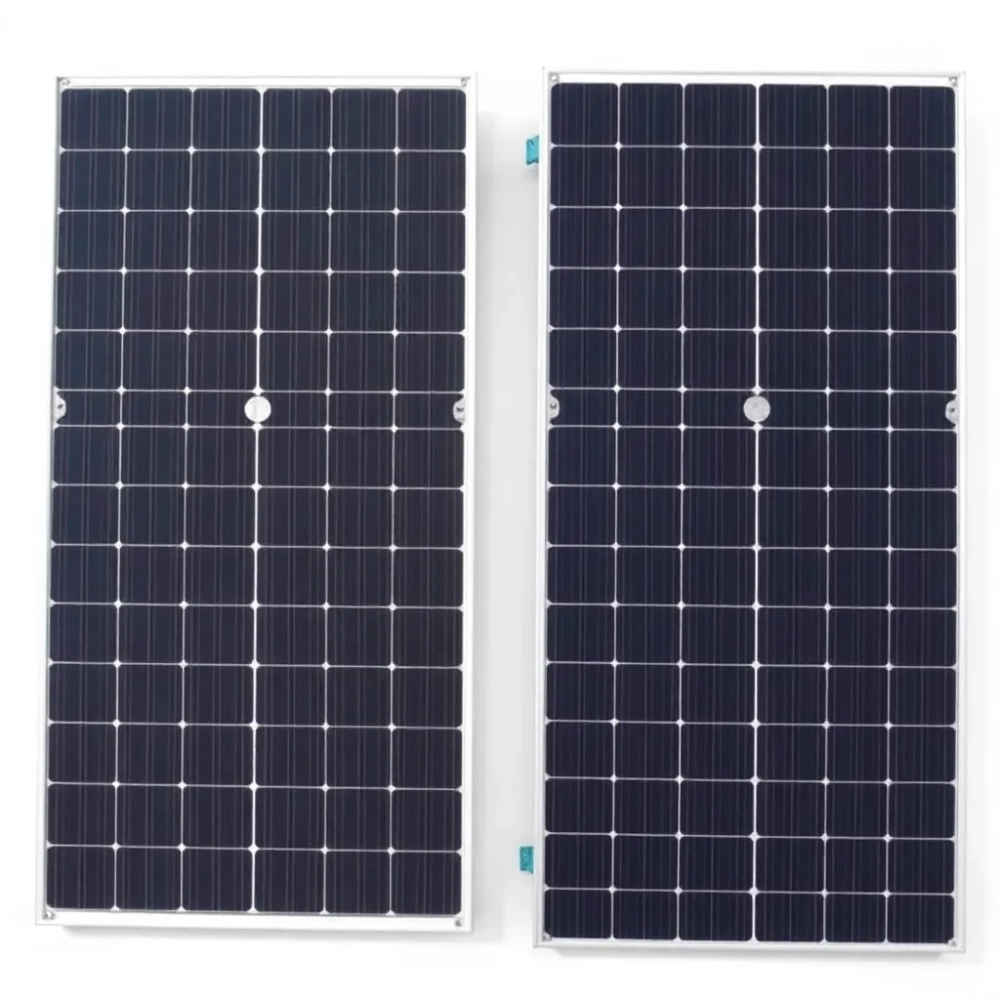

Szeregowo czy równolegle? Tak podłączysz panele bez strat

Źle dobrany schemat połączeń paneli fotowoltaicznych potrafi zjeść nawet trzydzieści procent rocznego uzysku, zanim inwerter zdąży wyświetlić pierwszy kilowatogodzinę na liczniku. Kwestia szeregowego czy równoległego łączenia modułów to nie akademickie rozważania, lecz konkretna decyzja, która wpływa na napięcie stringów, prąd roboczy, dobór inwertera i odporność instalacji na cień rzucany przez komin, drzewo czy sąsiedni budynek. Poniżej znajdziesz konkretne liczby, mechanizmy fizyczne stojące za każdym wariantem oraz checklistę, którą warto przejść przed podpisaniem umowy z wykonawcą.

• Połączenie szeregowe paneli PV kiedy zwiększa napięcie i obniża koszty
• Połączenie równoległe modułów fotowoltaicznych bezpieczna alternatywa przy zacienieniu
• Połączenie mieszane paneli szeregowo-równoległe kompromis dla większych instalacji
• Najczęstsze błędy przy łączeniu paneli, które kosztują Cię procenty uzysku
• Dobór schematu w praktyce checklista projektanta
• Aspekt bezpieczeństwa, którego nie wolno pominąć

Połączenie szeregowe paneli PV kiedy zwiększa napięcie i obniża koszty

W połączeniu szeregowym moduły pracują jak ogniwa w latarki: napięcia poszczególnych paneli sumują się, natomiast prąd pozostaje na poziomie najsłabszego ogniwa w łańcuchu. Dziesięć modułów o napięciu nominalnym 41 V i prądzie 13 A daje w stringu 410 V oraz wciąż 13 A, co idealnie wpisuje się w okno pracy typowego inwertera stringowego.

Taki układ ma jedną wyraźną przewagę ekonomiczną: wyższe napięcie pozwala poprowadzić cieńsze przewody DC, bo straty mocy rosną z kwadratem prądu, a nie napięcia. Przy przekroju 4 mm² zamiast 6 mm² oszczędność na samej miedzi sięga kilkuset złotych na typowej instalacji domowej o mocy 6 kWp.

Mechanizm rządzi prostą zasadą fizyki: moc strat w przewodzie to iloczyn rezystancji i kwadratu płynącego prądu. Skoro prąd w stringu szeregowym nie rośnie wraz z liczbą modułów, grubość kabla może pozostać taka sama niezależnie od tego, czy w łańcuchu wiszą cztery, czy czternaście paneli.

Wady, o których wykonawcy mówią za późno

Cień padający na jeden moduł obniża wydajność całego stringu, bo zacienione ogniwo wprowadza opór i ogranicza przepływ prądu dla wszystkich pozostałych. Fizyka jest bezlitosna: prąd w obwodzie szeregowym jest wspólny, więc najsłabszy element dyktuje warunki pracy całego łańcucha.

Drugim ryzykiem jest przekroczenie napięcia 600 V DC, które stanowi granicę bezpieczeństwa dla instalacji niskonapięciowych w budynkach mieszkalnych zgodnie z normą PN-EN 61215. Dwanaście modułów po 41 V napięcia rozwarcia (Voc) daje 492 V, ale przy temperaturze minus dziesięć stopni Celsjusza Voc każdego panelu rośnie o około trzy procent, co w praktyce oznacza realne 507 V. Przy szesnastu modułach w stringu wartość ta bez trudu przekracza ustawowy limit.

Połączenie równoległe modułów fotowoltaicznych bezpieczna alternatywa przy zacienieniu

Połączenie równoległe działa odwrotnie: prądy poszczególnych modułów sumują się, natomiast napięcie pozostaje stałe na poziomie pojedynczego panelu. Cztery moduły po 13 A dadzą łącznie 52 A przy wciąż 41 V, co wymaga grubszych przewodów i solidnych złączek MC4.

Kluczową zaletą tego wariantu jest odporność na częściowe zacienienie. Cień padający na jeden moduł nie wygasza pozostałych, ponieważ każdy panel pracuje na swoim niezależnym obwodzie prądowym. Ta cecha wynika bezpośrednio z praw Kirchhoffa: węzeł równoległy rozdziela prąd, więc zacieniony moduł po prostu produkuje mniej, nie blokując sąsiadów.

Dlaczego diody zwrotne to nie opcja, lecz konieczność

⚠️ Łączenie modułów równolegle bez diod blokujących grozi przepływem prądu wstecznego, który w skrajnych przypadkach potrafi uszkodzić skrzynkę przyłączeniową modułu lub wywołać hot spot prowadzący do trwałej degradacji ogniw.

Dioda zwrotna w każdym równoległym odgałęzieniu przepuszcza prąd tylko w jednym kierunku. Gdy jeden moduł produkuje mniej niż pozostałe (bo jest zacieniony lub zabrudzony), prąd z sąsiednich paneli nie cofnie się przez niego, lecz popłynie bezpośrednio do inwertera. Koszt pojedynczej diody Schottky'ego to kilka złotych, a jej brak w instalacji potrafi skrócić żywotność modułu o kilka lat.

Kiedy równoległe nie ma sensu

Przy instalacjach powyżej 3 kWp sumaryczny prąd zaczyna wymuszać użycie przewodów o przekroju 10 mm² lub więcej, co winduje koszt okablowania o kilkadziesiąt procent. W takiej sytuacji bardziej opłaca się wrócić do połączenia szeregowego lub zastosować konfigurację mieszaną.

Połączenie mieszane paneli szeregowo-równoległe kompromis dla większych instalacji

Połączenie szeregowo-równoległe to w praktyce najczęściej spotykany wariant w domowych i małych komercyjnych instalacjach PV. Polega na tworzeniu kilku krótszych stringów (na przykład po 8 modułów), a następnie łączeniu ich równolegle na poziomie inwertera lub skrzynki rozdzielczej.

Taki układ łączy zalety obu światów: napięcie w każdym stringu pozostaje bezpieczne poniżej 600 V DC, a prąd sumaryczny nie wymaga ekstremalnie grubych przewodów. Dla typowej instalacji 6 kWp na panelach 400 W, dwa stringi po 8 modułów dają napięcie robocze około 328 V i prąd 26 A, co mieści się komfortowo w specyfikacji większości inwerterów hybrydowych.

Wymóg identyczności modułów w stringu

⚠️ W jednym stringu nigdy nie łącz modułów o różnym natężeniu zwarciowym (Isc) ani o różnym napięciu rozwarcia (Voc), bo prąd w obwodzie szeregowym jest wspólny, a napięcie w obwodzie równoległym jest wspólne, więc każda rozbieżność zamieni się w straty mocy.

Moduły w ramach jednego stringu muszą pochodzić od tego samego producenta, mieć tę samą moc nominalną i ten sam typ ogniw. Różnica wynikająca z bieżącej produkcji w fabryce może sięgać 3% w ramach jednej serii, co mieści się w tolerancji. Łączenie modułów monokrystalicznych z polikrystalicznymi w jednym stringu to gwarantowany spadek uzysku o kilka procent rocznie.

Kiedy warto dodać optymalizatory lub mikroinwertery

Optymalizatory mocy (stosowane w systemach z inwerterem centralnym) i mikroinwertery (montowane pod każdym panelem) pozwalają obejść ograniczenie stringu szeregowego. Każdy moduł pracuje wtedy przy swoim indywidualnym punkcie MPP, a cień na jednym panelu nie wpływa na pozostałe.

Różnica w sprawności między stringiem z optymalizatorami a stringiem bez nich sięga 5-15% rocznego uzysku, jeśli choćby 20% powierzchni instalacji jest narażone na cień w ciągu dnia. W warunkach polskich, gdzie kominy, lukarny i drzewa liściaste regularnie rzucają cień przez kilka godzin dziennie, takie rozwiązanie potrafi zwrócić się w cztery do sześciu lat.

Najczęstsze błędy przy łączeniu paneli, które kosztują Cię procenty uzysku

Mieszanie modułów o różnych parametrach katalogowych

Na pozór identyczne panele 400 W od tego samego producenta potrafią różnić się Voc o pół wolta między seriami produkcyjnymi. Różnica ta w stringu dziesięcioelementowym daje 5 V rozbieżności, która zamienia się w stratę mocy rzędu 2-3%. Rozwiązanie jest proste: sprawdź etykiety na tylnej stronie każdego modułu i pogrupuj je według wartości Voc przed montażem.

Brak zabezpieczeń stringowych

Instalacja PV bez bezpieczników stringowych DC to proszenie się o kłopoty. Każdy string powinien być chroniony bezpiecznikiem o wartości znamionowej 1,25 × Isc modułu, umieszczonym w skrzynce przyłączeniowej. Bez tego elementu zwarcie w jednym stringu spowoduje przepływ prądu z pozostałych stringów przez uszkodzony obwód, co grozi pożarem puszki przyłączeniowej.

Złe złączki i niedokręcone MC4

Złączka MC4 niedokręcona do końca zwiększa rezystancję styku, a ta przekłada się na lokalne grzanie się punktu stykowego. Temperatura 85°C na złączce to nie abstrakcja: pomiar pirometrem na źle zaciśniętym MC4 w pełnym słońcu potrafi dać takie odczyty. Wystarczy jeden taki punkt, żeby cały string stracił kilka watów mocy w szczycie letniego dnia.

Brak dylatacji termicznej przy długich stringach

Przewody solarne pracują w zakresie temperatur od minus trzydzieści do plus dziewięćdziesiąt stopni Celsjusza. Na każdy metr kabla przypada wydłużenie rzędu milimetra na każde 10°C zmiany temperatury. String o długości 30 m zmieni swoją długość o kilka centymetrów między zimą a latem. Brak pętli kompensacyjnej przy wejściu do skrzynki rozdzielczej oznacza naprężenia mechaniczne, które po kilku latach luzują połączenia.

Dobór schematu w praktyce checklista projektanta

Przed podpisaniem umowy z wykonawcą warto przejść przez dziewięć konkretnych punktów, które decydują o tym, czy instalacja odda deklarowaną moc.

• Moc instalacji poniżej 3 kWp preferuj połączenie szeregowe, powyżej 6 kWp koniecznie rozważ konfigurację mieszaną.
• Typ inwertera sprawdź okno MPP (zakres napięcia roboczego) i maksymalne napięcie wejściowe w katalogu producenta.
• Kąt nachylenia dachu przy różnych kątach modułów w jednej instalacji konieczne są optymalizatory lub osobne stringi.
• Mapa zacienienia wykonaj ją w narzędziu takim jak PVGIS lub Google Sunroof dla czterech pór roku.
• Temperatura minimalna w miejscu montażu na tej podstawie przelicz Voc stringu w najzimniejszym scenariuszu.
• Przekrój przewodów DC dobierz go na podstawie prądu stringu i długości trasy kablowej (spadek napięcia poniżej 1%).
• Zabezpieczenia bezpieczniki stringowe, ograniczniki przepięć DC typu I+II, wyłącznik obciążenia DC.
• Dostęp do modułów jeśli dach jest stromy, mikroinwertery ułatwią późniejszy serwis.
• Norma PN-EN 61215 i PN-HD 60364 wymagaj od wykonawcy potwierdzenia zgodności instalacji z tymi dokumentami.

Mini-kalkulator: 10 paneli 400 W dla inwertera 5 kW

Każdy panel 400 W ma Voc około 49 V i Isc 13,5 A. Przy 10 modułach w jednym stringu napięcie rozwarcia wynosi 490 V, a w temperaturze minus dziesięć stopni rośnie do 507 V. To bezpieczna wartość dla większości inwerterów 5 kW z oknem MPP od 80 V do 600 V. Prąd stringu 13,5 A pozwala poprowadzić przewód 4 mm² bez przekroczenia spadku napięcia 1% przy trasie do 25 m.

Symulacja uzysków dla trzech wariantów instalacji 6 kWp

W warunkach polskich (nasłonecznienie roczne 1000-1100 kWh/m²) instalacja szeregowo-równoległa bez optymalizatorów na dachu bez cienia odda około 1020 kWh/kWp. Dodanie optymalizatorów podnosi ten wynik do 1110 kWh/kWp, a przejście na mikroinwertery daje 1160 kWh/kWp przy dachu z umiarkowanym zacienieniem.

Aspekt bezpieczeństwa, którego nie wolno pominąć

Instalacja fotowoltaiczna to system pracujący pod napięciem stałym przez cały dzień, nawet gdy inwerter jest wyłączony. Po stronie DC moduły generują prąd natychmiast po oświetleniu, więc standard PN-HD 60364-7-712 wymaga stosowania wyłączników izolacyjnych DC po obu stronach stringu, bezpieczników topikowych oraz ochrony przeciwprzepięciowej.

W praktyce oznacza to konieczność montażu skrzynki DC z wyłącznikiem rozłączalnym, bezpiecznikami na każdym stringu i ogranicznikiem przepięć klasy II. Koszt takiej skrzynki to 400-700 PLN, a jej brak w instalacji może skutkować odmową odbioru przez rzeczoznawcę ubezpieczyciela w razie pożaru budynku.

Świadomy wybór schematu połączeń to nie kwestia preferencji, lecz konkretna odpowiedź na warunki panujące na dachu, parametry dobranego inwertera i oczekiwany uzysk roczny. Każdy z trzech wariantów ma swoje optimum zastosowania, a błąd w doborze kosztuje nie kilka złotych, lecz utracone kilowatogodziny przez dwadzieścia pięć lat pracy instalacji.

Potrzebujesz doboru schematu pod konkretny dach i wybrany inwerter? Opisz warunki zacienienia, dostępną powierzchnię i typ modułów, a otrzymasz konkretną konfigurację stringów wraz z obliczeniami Voc w najzimniejszym scenariuszu i prądu sumarycznego w stringach równoległych.

Źródła danych i norm: PN-EN 61215 (moduły fotowoltaiczne), PN-HD 60364-7-712 (instalacje elektryczne w budynkach, część 7-712), katalogi modułów monokrystalicznych 400 W (seria Tiger Neo, Longi), dane nasłonecznienia PVGIS (Joint Research Centre, ec.europa.eu/jrc), norma IEC 62548 (wymagania projektowe dla instalacji PV).
